空調室外機噴霧降溫系統





前述：
X外噴霧降溫系統運用于中央空調機組的降溫已有很長的歷史，實際證明，用了噴霧降溫系統的空調冷卻效率比沒使用降溫前足足提高20-25%。 空調機組噴霧降溫系統可以很大的提高中央空調冷卻系統的效率，延長壓縮機的壽命，特別是在炎熱的夏季。

專家的測量研究數據顯示，在涼爽的氣候環境下，空調的冷卻系統的效率遠遠高于其在炎熱的氣候環境。KEFOO噴霧降溫系統正是基于這一研究數據，通過調節空調機組局部小環境的溫度，達到提高空調冷卻系統的工作效率，提高壓縮機的壽命。同時解決了空調室外機因高溫運轉產生停機的現象。





原理概述：
利用高壓將水從霧化噴嘴中噴出，形成霧化蒸發，細小霧化顆粒吸收空氣中的熱量氣化，從而達到降溫效果。
高壓噴霧降溫組件：高壓控制箱、管路、霧化噴嘴、接頭、電磁閥、過濾器等。
人工降溫能使生產達到理想狀態，為了避免空調主機宕機，而影響使用，從而提高其生產效率。我們通過運用噴霧加濕降溫系統使其達到這種生產狀態。水通過我們的加濕系統，由霧化噴嘴霧化成及其細小的水顆粒進入空氣中。這些微小的水顆粒能迅速吸收存在于周圍空氣中的熱量，蒸發成為水蒸氣（氣體）。在蒸發的過程中熱量逐漸降低，從而達到一個降溫的效果。該套系統主要是針對調整空調長時間的工作，由于空氣中的相對濕度是決定降溫的一個關鍵性系數，相對濕度越低，被噴入空氣中的微霧吸收的越快，由此更多的熱量可以被吸收達到降溫的目的。蒸發制冷可以有效的運用于各種有降溫需求的場所。
我們搭建噴霧系統的優點：
不結垢、不滴水、無流水現場、功耗低、即插即用、沒有必要改變現有設備、不影響設備運行、模塊化獨立運行。

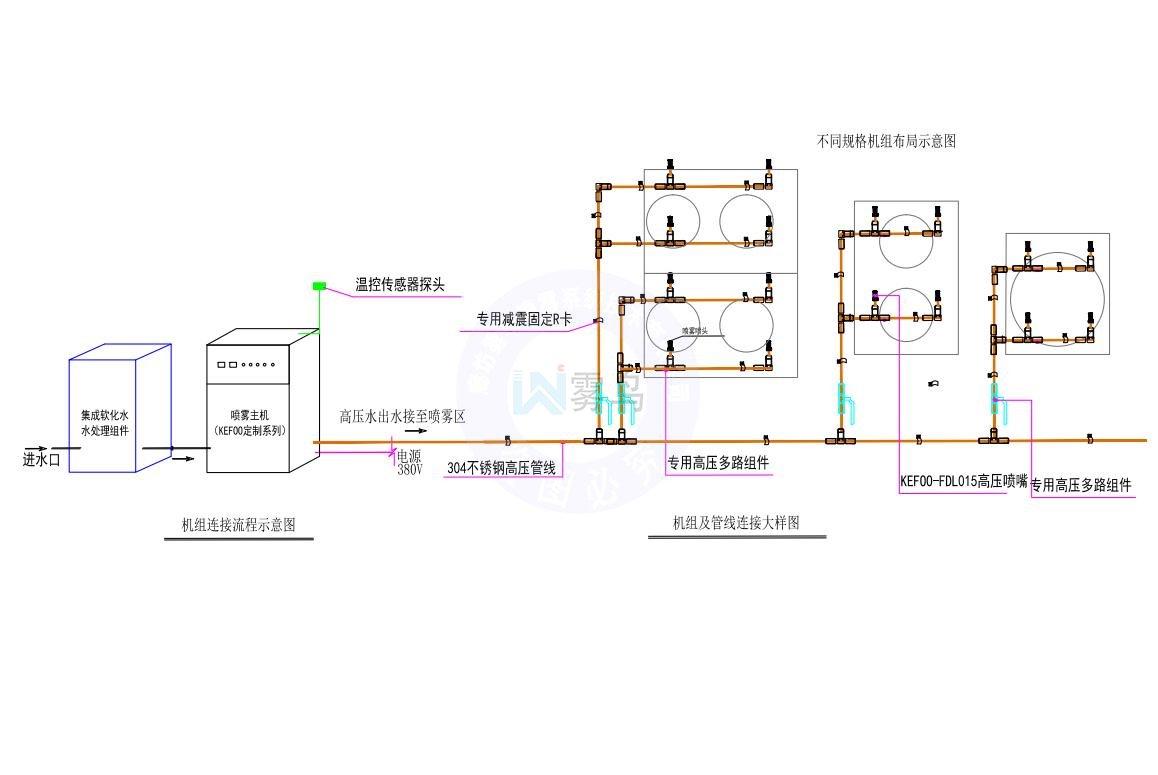

布局描述：
總布局123臺室外機，布局樓層為4、5、6、7、8、9、10、11、12層合計9層，每層布局一臺機組，并實現獨立控制。

系統集成戶外防雨機箱、系統配備過濾系統+離子交換軟水去垢系統+控制水箱+泵站系統+控制系統（缺水保護、漏電保護、過載保護、手動/自動、環境溫度自動檢測控制）

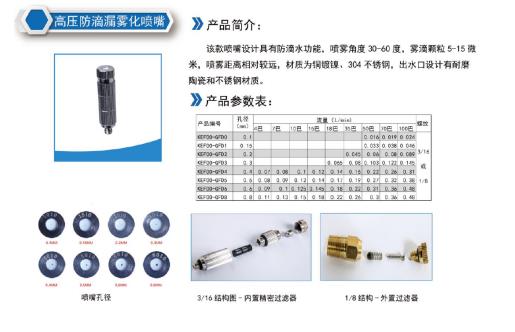

噴嘴選用：選用導流片式噴嘴，內置精密過濾器，噴霧霧滴細小5-15um，工作壓力40-80公斤，流量60ml/min

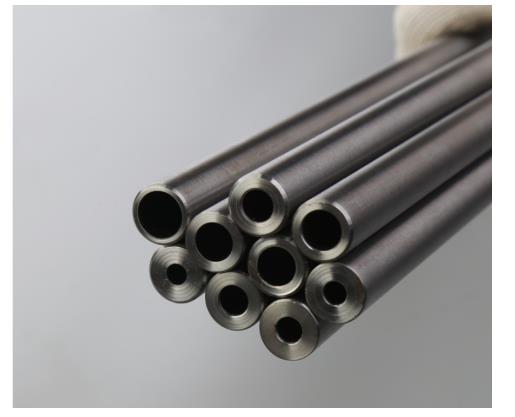

管道選用：采用高壓304不銹鋼管，爆破壓力200公斤，壽命50年以上

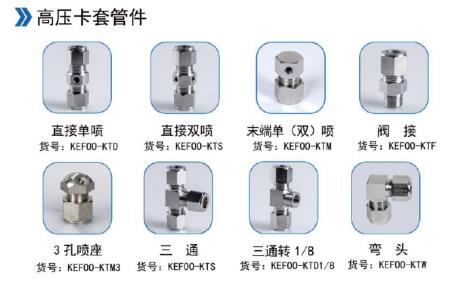

管件選用：采用304不銹鋼專用高壓接頭



固定卡選用：采用專業橡膠減震卡
布局：每臺空調室外機配備4只霧化噴嘴，每臺室外機均配備一個獨立控制手動高壓閥門。
操作模式：
1、機組可實現手動控制工作，全部啟停工作
2、機組實現自動模式控制工作，可根據檢測的溫度指標自動開啟噴霧工作，并實現定制+頻率自動控制工作。（例如：當溫度到達40度噴霧、30度停止，為避免長時間噴霧溫度未達到設置的大低停機溫度而造成地面產生積水或水浪費問題，機組設計頻率控制表，控制表可根據自身需求任意調整，溫控器為可是數字操作界面）
3、每臺室外機組噴霧均配備獨立控制閥門，可單獨關閉開啟。

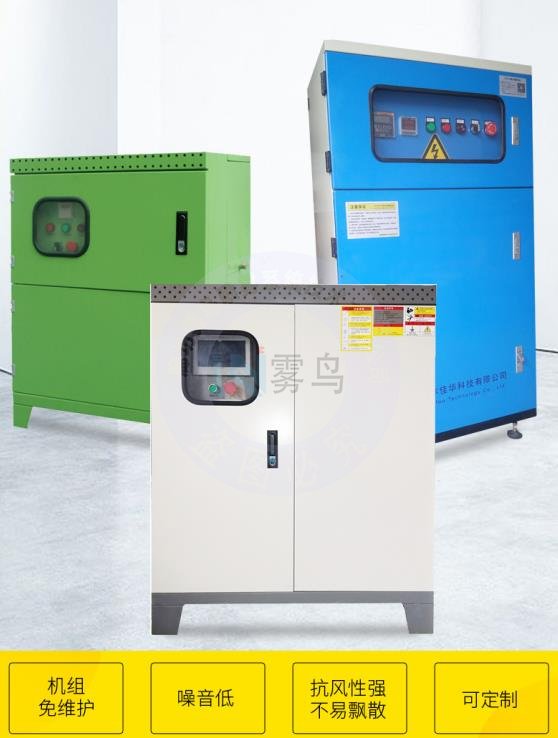

集成主機

參考集成機組外觀



主機設計采用戶外噴塑防腐、防雨、防塵機箱
主機機箱設計導水槽，可防止戶外使用，主機外形尺寸為650*450*850mm
主機集成電控系統、泵站系統、過濾裝置、緩沖控制水箱（系統具有缺水保護、漏電保護、短路保護、過載保護功能、雙時間控制系統、溫度控制系統）

    噴霧系統工作壓力4-8Mpa （40-80公斤），霧滴顆粒度5-15um，噴霧相對顆粒度比較細小，易迅速蒸發，針對噴霧降溫效果明顯。

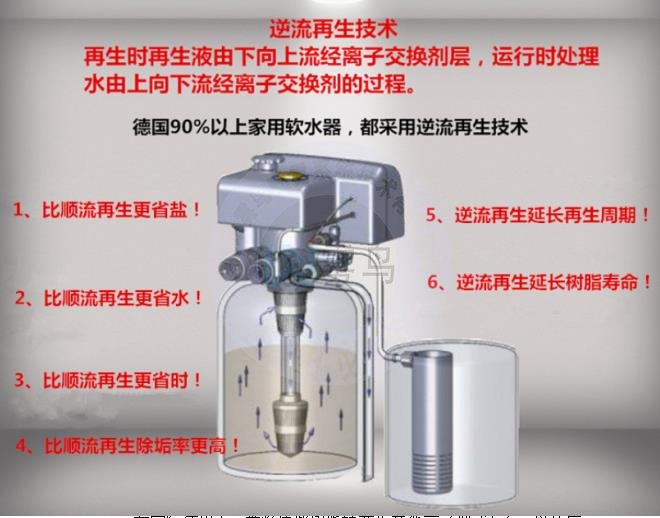

全自動軟化水處理系統

示意圖
在實際使用上，常將這些樹脂轉變?yōu)槠渌x子型式運行，以適應各種需要。例如常將強酸性陽離子樹脂與NaCl作用，轉變?yōu)殁c型樹脂再使用。工作時鈉型樹脂放出Na+與溶液中的Ca2+、Mg2+等陽離子交換吸附，除去這些離子。反應時沒有放出H+，可避免溶液pH下降和由此產生的副作用(如蔗糖轉化和設備腐蝕等)。這種樹脂以鈉型運行使用后，可用鹽水再生(不用強酸)。又如陰離子樹脂可轉變?yōu)槁刃驮偈褂茫ぷ鲿r放出Cl－而吸附交換其他陰離子，它的再生只需用食鹽水溶液。氯型樹脂也可轉變?yōu)樘妓釟湫?HCO3－)運行。強酸性樹脂及強堿性樹脂在轉變?yōu)殁c型和氯型后，就不再具有強酸性及強堿性，但它們?nèi)匀挥羞@些樹脂的其他典型性能，如離解性強和工作的pH范圍寬廣等。
技術參數：出水流量1T/h，出水硬度≤0.6mmol/L


全自動不銹鋼增壓泵

規格： 揚程32米，流量2.7T/h，電壓220V，功率300w

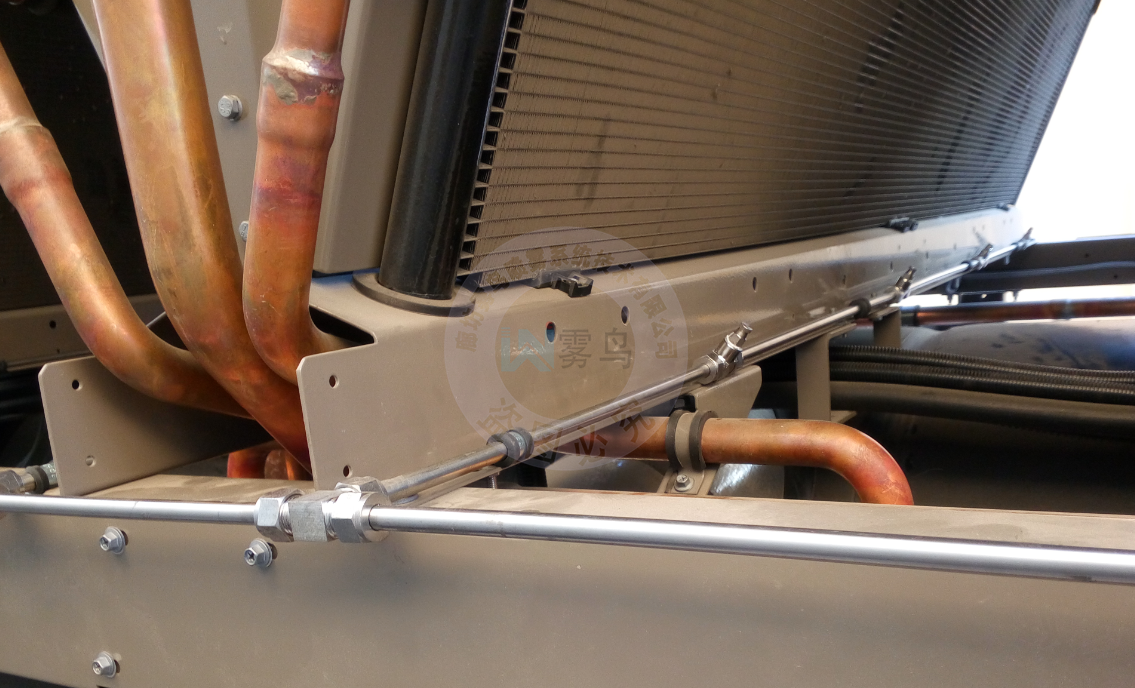

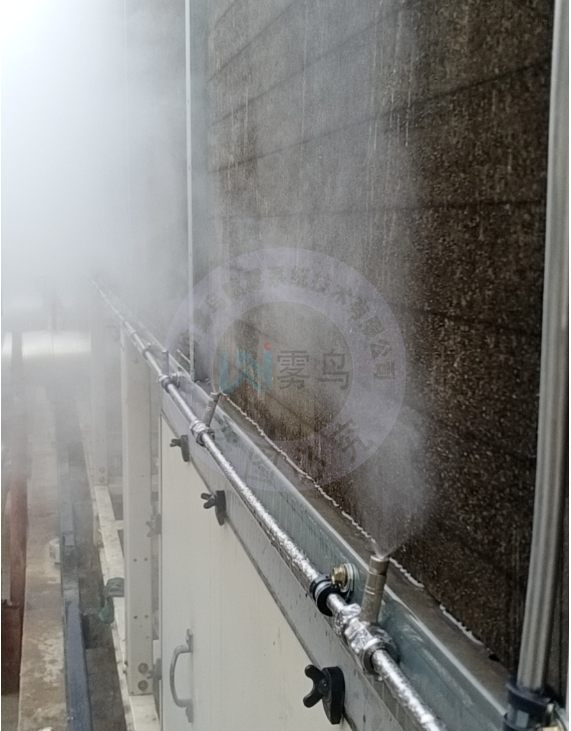

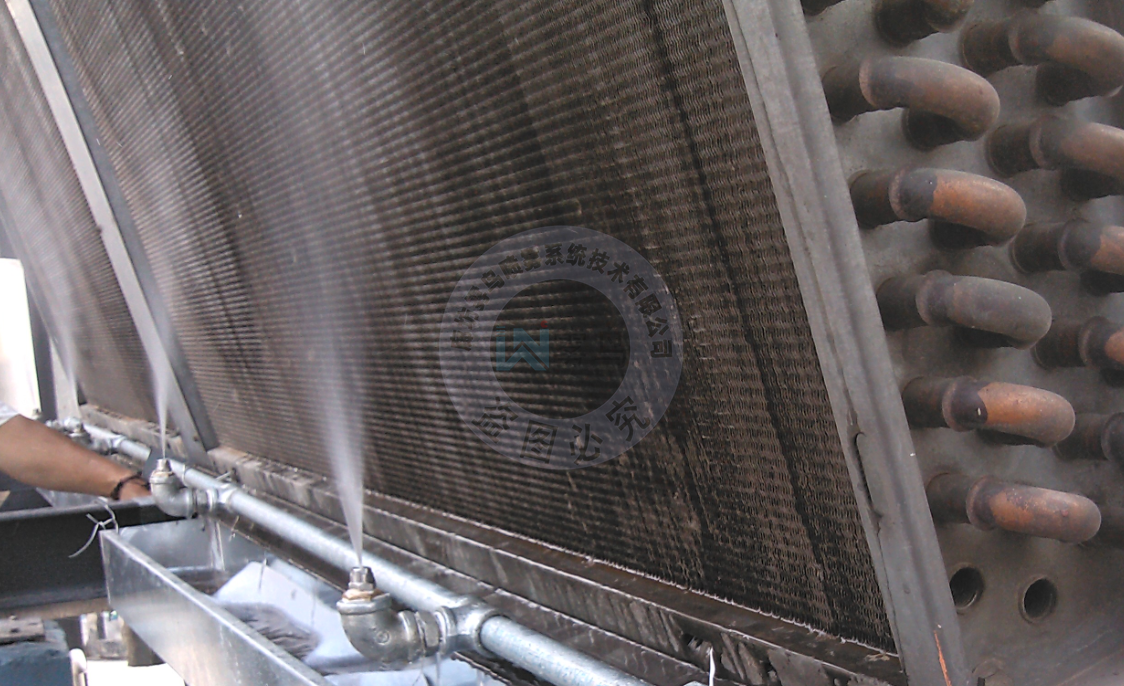

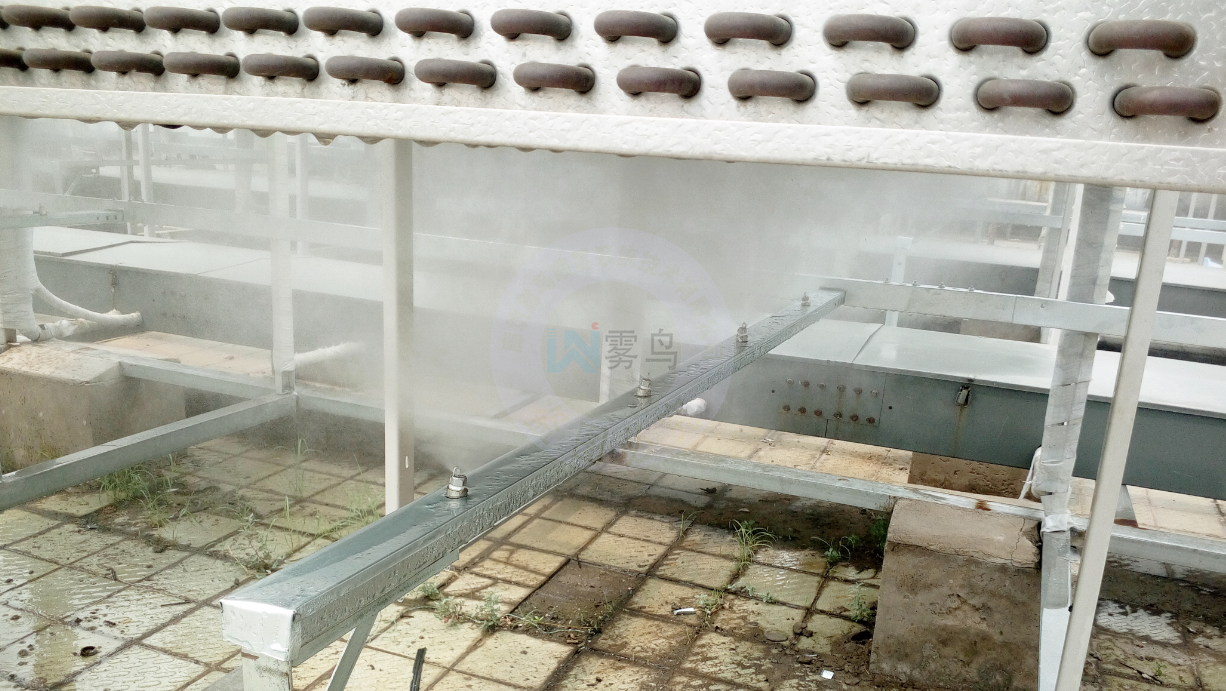

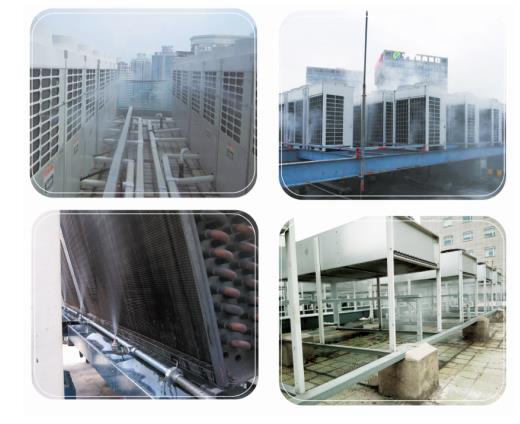

案例工程：

X家知識產權局專利局數據機房噴霧降溫系統案例

天津食品廠冷凍機房空調噴霧降溫系統案例

北京金融街英藍大廈中央空調機組噴霧降溫案例

北京大興民海生物集團空調室外機噴霧降溫案例





程材料清單


施工準備階段及周期

1、核對設計文件：根據現場狀況，制定相關設計方，并根據現場實際提出優化建議。
2、根據我公司施工時相關設備的需求，被施工的單位應做好提前準備，例如：進出證、土建、水電到位等，因客戶方導致而耽擱工期的由客戶方自己承擔。
水：要求自來水，管子直徑DN20管，末端加裝閥門，距離主機位置1米范圍內
電：380V 1.5KW+220V 300W,X標，末端配備32A閘箱，距離主機位置1米范圍內
3、施工








后期維護

我公司鄭重承諾竣工后售后服務措施如下：
1.提供三年的質保，超出質保期如需售后，需有償提供相關費用。
2.報修站點必須提供站點負責人電話，以便我方快速響應及解決問題。
3.報修時須準確提供是站點位置，必須描述該站點大致問題情況，以便我公司帶相關工具及配件及時解決。
4.服務響應時間：3小時內響應，2個工作日內到現場解決相關問題。
5.噴嘴是消耗零件，噴嘴堵塞屬正常現象。噴嘴在不影響正常工作時，無需報修，噴嘴堵塞出現5只以上方可報修。
6.24小時接受值班人員技術咨詢。
7.維修中需要更換材料的，應先經過甲方確認后方可進行，所更換材料的數量和型號應經過甲方指定人員簽字確認。
8. 人為、自然災害損壞或其他不是質量問題引起的故障，不在保修范圍內。



總結：空調室外機噴霧降溫系統，霧鳥噴霧系統技術專注于噴霧降塵、加濕、除臭、降溫等領域，專業于空調室外機噴霧降溫系統,空調噴霧降溫領域，有全自動噴霧設備，生產廠家可定制貼牌，針對環境治理有豐富經驗。
